Convoyeurs pneumatiques Line Vac Haute Temperature filetes en inox 303
référence : HT141075
753,00 €
0

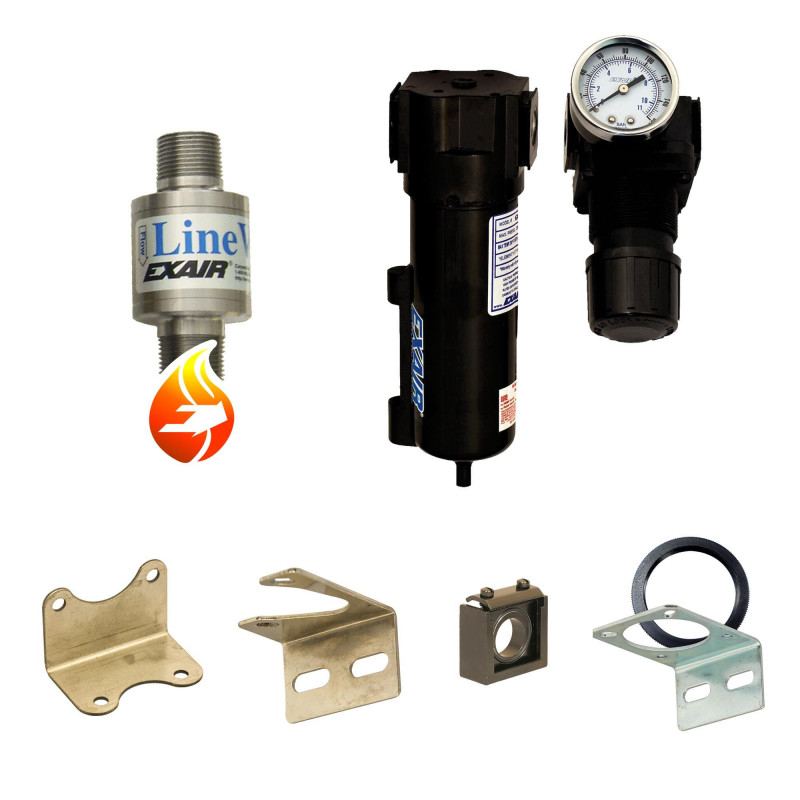

Kit Convoyeurs pneumatiques Line Vac Haute Temperature filetes en inox 303
Référence : HT143075
1 114,00 €
Les convoyeurs pneumatiques Filetes Line Vac d'EXAIR transforment les tuyaux ordinaires en un syste de transport puissant pour les pies, les dechets, les garnitures et autres materiaux en vrac. Le Threaded Line Vac se fixe facilement aux raccords de tuyaux de plomberie, ce qui facilite la construction d'un syste complet l'aide de tuyaux et de raccords ordinaires. Les modes de 3/8 3 NPT sont disponibles en aluminium, en inox 303 et en acier inoxydable de type 316. Les performances sont les mes que celles de notre Line Vac standard. Aucune pie mobile ni electricite ne garantit un fonctionnement sans entretien.
Applications +
• Chargement de la trémie
• Tension des fibres
• Transport de matériau
• Enlèvement des déchets/garnitures
• Élimination des copeaux
• Transfert de pièce
• Opérations de remplissage
Avantages +
• Compact
• Silencieux
• Sans pièce mobile
• S'adapte aux tuyaux et aux tubes standards
• Aluminium ou acier inoxydable
• Huit tailles disponibles
• Capacité de débit modéré
Accessoires +
Accessoires
**Tuyau en PVC transparent -** EXAIR propose des tuyaux en PVC de 3/8" (10 mm), 1/2" (13 mm), 3/4" (19 mm), 1"
(25 mm), 1-1/4" (32 mm), 1-1/2" (38 mm), 2" (51 mm), 2-1/2" (64 mm) et 3" (76 mm)
de diam?tre interieur dans des longueurs allant jusqu'? 50' (15,2 m). Ideal pour les applications de transport,
le tuyau est tr?s flexible et poss?de un alesage interne lisse qui elimine
l'accumulation de materiau. La paroi renforcee et epaisse de ce tuyau transparent fournit
une confirmation visuelle que le materiau se deplace lorsque l'air est fourni au
Line Vac. La temperature nominale est de -4 ? 150?F (-20 ? 66?C).
**Couvercles de tambour -** Le couvercle de tambour non tisse ? mailles fines d'EXAIR est con?u pour s'adapter
au dessus de 55 ou 30 gallons tambours. Il convient aux tuyaux de transport Line Vac
de 3/4" ? 3,4" de diam?tre exterieur et est livre avec des colliers de serrage
et une sangle ? boucle ? ressort durable pour une installation rapide et facile.
**Tuyau en PVC transparent -** EXAIR propose des tuyaux en PVC de 3/8" (10 mm), 1/2" (13 mm), 3/4" (19 mm), 1"
(25 mm), 1-1/4" (32 mm), 1-1/2" (38 mm), 2" (51 mm), 2-1/2" (64 mm) et 3" (76 mm)
de diam?tre interieur dans des longueurs allant jusqu'? 50' (15,2 m). Ideal pour les applications de transport,
le tuyau est tr?s flexible et poss?de un alesage interne lisse qui elimine
l'accumulation de materiau. La paroi renforcee et epaisse de ce tuyau transparent fournit
une confirmation visuelle que le materiau se deplace lorsque l'air est fourni au
Line Vac. La temperature nominale est de -4 ? 150?F (-20 ? 66?C).
**Couvercles de tambour -** Le couvercle de tambour non tisse ? mailles fines d'EXAIR est con?u pour s'adapter
au dessus de 55 ou 30 gallons tambours. Il convient aux tuyaux de transport Line Vac
de 3/4" ? 3,4" de diam?tre exterieur et est livre avec des colliers de serrage
et une sangle ? boucle ? ressort durable pour une installation rapide et facile.
Performances +
Performances
---
80 PSIG (5,5 BAR) | Consommation d'air | Vide
Mod?le?| SCFM | SLPM | "H2O | kPa
140038, 141038, 141038-316 | 5,60 | 158 | -120 | -29,9
140050, 141050, 141050-316 | 7 | 198 | -100 | -24,9
140075, 141075, 141075-316, HT141075, HT141075-316 | 10,70 | 303 | -72 | -18
140100, 141100, 141100-316, HT141100, HT141100-316 | 14,70 | 416 | -42 | -11
140125, 141125, 141125-316, HT141125, HT141125-316 | 25,90 | 733 | -42 | -11
140150, 141150, 141150-316, HT141150, HT141150-316 | 33 | 934 | -36,8 | -9
140200, 141200, 141200-316, HT141200, HT141200-316 | 45 | 1?274 | -28,5 | -7
140250, 141250, 141250-316, HT141250, HT141250-316 | 58,50 | 1?656 | -23,5 |
-6
140300, 141300, 141300-316, HT141300, HT141300-316 | 68,50 | 1?939 | -14,7 |
-9
---
80 PSIG (5,5 BAR) | Consommation d'air | Vide
Mod?le?| SCFM | SLPM | "H2O | kPa
140038, 141038, 141038-316 | 5,60 | 158 | -120 | -29,9
140050, 141050, 141050-316 | 7 | 198 | -100 | -24,9
140075, 141075, 141075-316, HT141075, HT141075-316 | 10,70 | 303 | -72 | -18
140100, 141100, 141100-316, HT141100, HT141100-316 | 14,70 | 416 | -42 | -11
140125, 141125, 141125-316, HT141125, HT141125-316 | 25,90 | 733 | -42 | -11
140150, 141150, 141150-316, HT141150, HT141150-316 | 33 | 934 | -36,8 | -9
140200, 141200, 141200-316, HT141200, HT141200-316 | 45 | 1?274 | -28,5 | -7
140250, 141250, 141250-316, HT141250, HT141250-316 | 58,50 | 1?656 | -23,5 |
-6
140300, 141300, 141300-316, HT141300, HT141300-316 | 68,50 | 1?939 | -14,7 |
-9
- Matériaux
- Inox 303 Haute Tempature
- Entrées d’air
- 1/4 NPT
- Taille du filetage
- 3 NPT
Comment ça marche +
L'air comprime circule par l'entree (1) dans une chambre annulaire de tranquillisation (2). Il est ensuite injecte dans le col par des buses dirigees (3). Ces jets d'air creent un vide ? l'entree (4) qui aspire le materiau et l'accel?re ? travers l'unite (5) pour le transporter sur de longues distances verticales ou horizontales.
Dimensions & Airflow pattern +
Tailles
Les Line Vacs sont disponibles dans une large gamme de tailles allant de 3/8 ? 3 NPT pour s'adapter ? votre
application. Certains des crit?res utilises pour selectionner le mod?le approprie sont?:
* Diam?tre des pi?ces transportees
* Diam?tre du tuyau
* Debit (poids ou volume)
* Acier inoxydable (type 303 et 316) ou aluminium
Les Line Vacs sont disponibles dans une large gamme de tailles allant de 3/8 ? 3 NPT pour s'adapter ? votre
application. Certains des crit?res utilises pour selectionner le mod?le approprie sont?:
* Diam?tre des pi?ces transportees
* Diam?tre du tuyau
* Debit (poids ou volume)
* Acier inoxydable (type 303 et 316) ou aluminium
